活性炭过滤器过滤过程

活性炭过滤器吸附器内的滤料，底部可装填0.15~0.4米高的石英砂吸，作为支持层，石英砂的颗粒可采用20-40毫米，石英砂上可装填1.0-1.5米颗粒状的活性炭作为过滤层。装填厚度一般为1000-2000mm。

活性炭过滤器在装料之前，底部滤料石英砂应进行溶液的稳定性试验，浸泡24小时后，符合以下要求：全固型物的增加量不超过20mg/L。耗氧量的增加不超过10mg/L。在碱性介质中浸泡后，二氧化硅的增加不超过10mg/L。

活性炭过滤器石英砂冲洗干净后装入设备内应仔细清洗，水流应由上往下冲洗，脏水由下部排出，直至出水澄清，然后装入颗粒性活性炭滤料，再进行清洗，水流由下而上冲洗，脏水由上部排出。

活性炭过滤器的作用主要是去除大分子有机物、铁氧化物、余氯。这是因为有机物、余氯、铁氧化物易使离子交换树脂中毒，而余氯、阳离子表面活性剂等不但会使树脂中毒，还会破坏膜结构，使反渗透膜失效。

柱状活性炭

活性炭过滤器使用

活性炭过滤器的工作是通过炭床来完成的。组成炭床的活性炭颗粒有非常多的微孔和巨大的比表面积，具有很强的物理吸附能力。

水通过炭床，水中有机污染物被活性炭有效地吸附。此外活性炭表面非结晶部分上有一些含氧管能团，使通过炭床的水中之有机污染物被活性炭有效地吸附。

影响活性炭过滤器吸附效果和使用寿命的主要因素有：污染物的种类和浓度、气流在过滤材料中的滞留时间、空气的温度和湿度。

实际选用时，要根据污染物种类、浓度和处理风量等条件，确定过滤器形式和活性炭种类。

活性炭过滤器的上下游均应有好的除尘过滤器，其效率规格应不低于F7。上游过滤器防止灰尘堵塞活性炭材料;下游过滤器拦住活性炭本身的发尘。

活性炭过滤器采用工艺

活性炭过滤器主要用于去除水中有机物，胶体硅，余氯(Cl2)等，对臭味，色度，重金属离子的吸附能力很强。饮料行业选用净水炭，可改善产品口感。

活性炭过滤器主要用于矿泉水，各种纯水工艺，游泳池和其它工艺中水质净化作用。具有除臭，除异味，去除水中氯离子等有机物功能。外壳采用不锈钢或碳钢制，填料采用净水活性炭。

活性炭过滤器根据采用的工艺和封装形式，又分为罐式和管式两种。罐式直接采用活性炭颗粒，下铺石英砂，出水效率高，但再生相对较麻烦。管式则是将活性炭颗粒加入粘结剂如加温烧结而成。使用和再生都比效方便。

活性炭过滤器功能

活性炭过滤器的工作是通过炭床来完成的。组成炭床的活性炭颗粒有非常多的微孔和巨大的比表面积，具有很强的物理吸附能力。水通过炭床，水中有机污染物被活性炭有效地吸附。

此外活性炭表面非结晶部分上有一些含氧管能团，使通过炭床的水中之有机污染物被活性炭有效地吸附。活性炭过滤器是一种较常用的水处理设备。

作为水处理脱盐系统前处理可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜，离子交换树脂等的游离态余氧中毒污染。

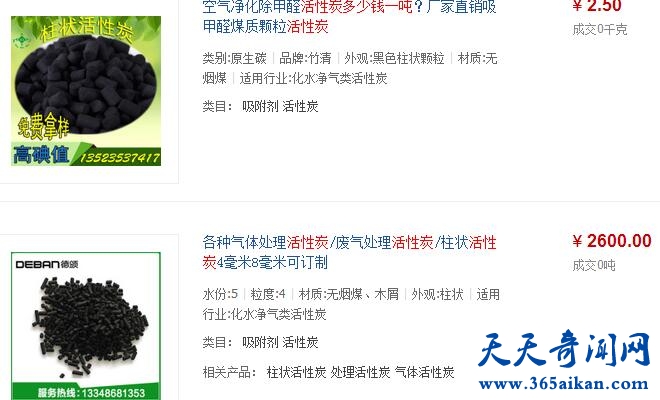

活性炭价格

活性炭过滤器选择窍门

活性炭过滤器如果要求用于高湿度、高温度环境中的高效过滤器，必须选取耐高温、耐高湿度的滤纸与分隔板、框体材料，以满足生产的要求。

如果工作环境位于生物洁净室和医药洁净室，必须选用金属框体的过滤器，且其表面要求不易生锈，不允许使用木框板的过滤器，以防产生细菌，影响产品的合格率。

活性炭过滤器使用说明：

1.活性炭过滤器设备选型：

在选用前，必须明确系统名称、进水水质、出水水质、系统压力、自动化程度等基本参数。

2.活性炭过滤器设备安装：

①安装好集水系统，开启上盖(或上法兰盖)。

②取下布水系统。

③依次向过滤器内装入洗净的大砾石、小砾石(即承托层)。

④装入洗净的活性炭(即滤料层)。

⑤装上上盖(或上法兰盖)和相应的密封圈，拧紧(或拧紧固定螺栓)。

⑥连接操作系统管路和相应的其它连接件。

活性炭过滤器使用注意：上盖(或上法兰盖)、布水系统、集水系统与筒体间的密封圈必须正确安装，以免结合部位漏水。

3.活性炭过滤器装置：

①合上总电源，电源指示灯亮， 同时检查确认进水阀开启正常、进水泵运行正常。进水箱处于中液位以上。

②运行

a.开启活性炭过滤器的上进水阀V2和下排水阀V5及进水阀V1。

b.启动进水泵。当下排水阀V5出水时，调节进水流量到额定值。

当出水清澈时，开启出水阀V7，关闭下排水阀V5，可向后道设备送水。

③反洗

当活性炭过滤器运行时间延长，其出水压差增加，当过滤器压差增加0.05—0.07Mpa时，设备需要反洗。

a.开启下进水阀V4及进水阀V1，上排水阀V3。

b.启动进水泵，调节进水阀V1，使进水量尽可能大。

反洗时间约20—45分钟。然后关闭进水泵，关闭各阀。

④正洗

每次反洗结束后，需进行正洗。

a.开启上进水阀V2和进水阀V1，下排水阀V5。

b.启动进水泵，调节进水阀V1，控制进水量为正常水量。

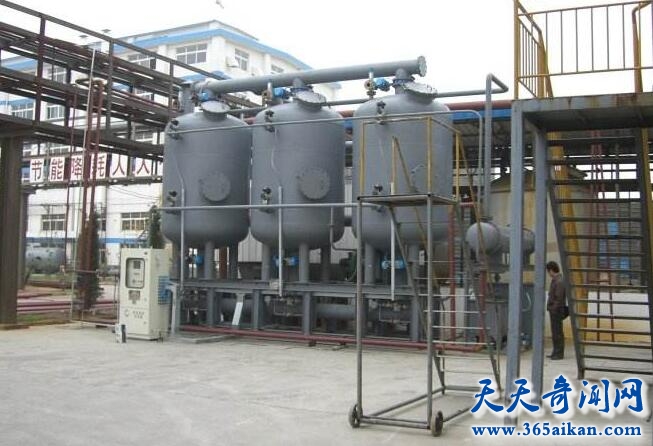

活性炭装置图

活性炭过滤器主要技术参数：

工作压力：0.05MPa~0.6MPa

工作温度：5℃～40℃(特殊温度可定做)

单机流量：0.5 m/h ~125 m/h

操作方式：手动或自动控制

产品规格：ф173~ф3500

过滤速度：5m/h~12m/h 最大15m/h

简体材质：304、316L、Q235衬胶或涂环氧

正洗时间约15—30分钟，至下排出水清澈为止。然后关闭进水泵，关闭各阀。

活性炭吸附

活性炭吸附是利用活性炭的物理吸附、化学吸附、氧化、催化氧化和还原等性能去除水中污染物的水处理方法。

活性炭吸附制法

活性炭是用木材、煤、果壳等含碳物质在高温缺氧条件下活化制成，它具有巨大的比表面积(500-1700m2/g)。水处理过程中使用的活性炭有粉末炭和粒状炭两类。

粉末炭采用混悬接触吸附方式，而粒状炭则采用过滤吸附方式。活性炭吸附法广泛用于给水处理及废水二级处理出水的深度处理。其主要优点是处理程度高，效果稳定。缺点是处理费用高昂。

活性炭吸附性能

活性炭用木屑、果壳、褐煤等含碳物质为原料，经碳化和活化制成。有粉状(粒径为10～50微米)和颗粒状(粒径为0.4～2.4毫米)两种。通性是多孔，比表面积大。

总表面积达每克500～1000㎡。主要性能参数是吸附容量和吸附速率。吸附容量是单位重量活性炭达到吸附饱和时能吸附的溶质量，和原料、制造过程及再生方法有关。

吸附容量越大，所用活性炭量越省。吸附速率是指单位重量活性炭在单位时间内能吸附的溶质量。因吸附有选择性，性能参数应由实验测定。颗粒活性炭要有一定的机械强度和粒径规格。

活性炭在同温同压下,不同吸附剂对一定分子的吸附能力有所不同。活性炭不断吸附水中溶质，直到吸附平衡即溶质浓度不再改变时为止。

一定温度下，达到吸附平衡时，单位重量活性炭所吸附的溶质重量和水中溶质浓度的关系曲线，称为吸附等温线。

曲线常用弗罗因德利希公式表示：X/M=kC1/n式中X为活性炭吸附的溶质量;M为所加活性炭重量;C为达到吸附平衡时，水中溶质浓度;k和n为试验得出的常数。

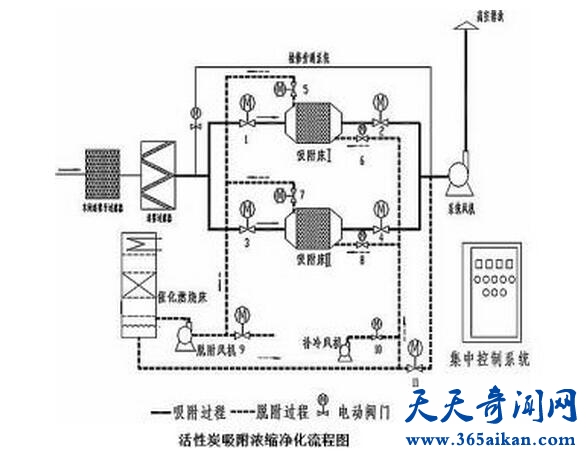

活性炭吸附 设计

活性炭吸附作用

椰维炭是以椰壳为原料，经高温活化、碳化处理，同时负载光触媒、碳纤维而成的一种新型活性炭。其对有机气体吸附能力比普通活性炭高5倍至以上，吸附速率更快。

椰维炭具有发达的比表面积，丰富的微孔径。比表面积可达1000-1600m2/g，微孔体积90%左右，其微孔孔径为10A-40A。具有比表面积大、孔径适中、分布均匀、吸附速度快、杂质少等优点。

活性炭吸附粉状炭

粉状活性炭以优质木炭为原料，经特殊生产工艺精制而成，有物理法、化学法两种。经水蒸气活化后，精制处理，粉碎而成。本品外观为黑色粉末状，在一般溶液下均不溶解。

无臭无味，具有表面积大吸附为强、纯度高、滤速快、质量稳定，具有絮凝效应和助滤效应等特点。广泛适用于食品、医药、味精化工等产品的脱色、除杂精制。也可以用于水的净化处理。

椰壳活性炭在废气处理中的应用

1.气相吸附中常使用颗粒活性炭，通常是让气流通过活性炭层进行吸附。根据吸附装置中活性炭层所处状态的不同，吸附层有固定层、移动层和流动层几种。

但是，在电冰霜和汽车内的脱臭器之类小型吸附器中，依靠气体的对流和扩散进行吸附。除了颗粒活性炭以外，活性炭纤维和活性炭成型物也正在气相吸附中得到日益广泛的应用。

2.仪器室、空调室、地下室及海底设施中的空气，由于外界污染或者受密闭环境中人群活动的影响，常含有体臭、吸烟臭、烹饪臭、油、有机及无机硫化物、腐蚀性成分等，造成精密仪表腐蚀或影响人体健康。可用活性炭进行净化，除去杂质成分。

3.化工厂、皮革厂、造漆厂以及使用各种有机溶剂的工程排出的气体中，含有各种有机溶剂、无机及有机硫化物、烃类、氯气、油、汞及其他对环境有害的成分，可以用活性炭进行吸附以后再排放。

原子能设施中排出的气体中，含有放射性的氪、氙、碘等物质，必须用活性炭将它们吸附干净以后再行排放。煤、重油燃烧生成的烟气中，含有二氧化硫及氮氧化物，它们是污染大气、形成酸雨的有害成分，也可以用活性炭将它们吸附除去。

4.椰壳活性炭用于精制气体的用例还很多，例如防毒面具、香烟过滤嘴、冰箱除臭器、汽车尾气处理装置等，都是利用活性炭卓越的吸附性能。

将气体中有毒成分、对人体不利的成分或有臭味的成分除去。例如，在香烟过滤嘴中加入100~120mg活性炭以后，就能将烟气中对人体有害的成分除去很大一部分。

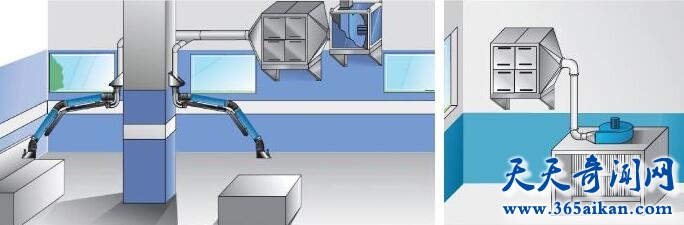

活性炭废气吸附塔

活性炭吸附水处理

活性炭最早用于去除生活用水的臭味。沼泽水常带土味，湖泊和水库水常带藻类形成的臭味，用活性炭处理最为有效，并且只需在出现臭味时使用。

大多用粉状活性炭，直接投入混凝沉淀池或曝气池内，随污泥排除，不再回收利用。活性炭能去除水中产生臭味的物质和有机物，如酚、苯、氯、农药、洗涤剂、三卤甲烷等。

此外，对银、镉、铬酸根、氰、锑、砷、铋、锡、汞、铅、镍等离子也有吸附能力。在给水处理厂中，活性炭吸附法又起完善水质的作用。

采用的设备是以粒状活性炭为滤料的滤池，其构造及工作情况和普通快滤池相似，运行过程中须定期反复冲洗,以除去炭层中的悬游物,防止水头损失过大(见过滤)。

活性炭滤床也可采用流化床或移动床。与快滤池不同水流均从下而上。流化床的流速使炭层膨胀，不易阻塞。移动床内失效的炭从池底连续排出，新炭从池顶连续补充。

活性炭吸附再生

粒状活性炭吸附容量耗尽后再生，常用的方法是加热法,废炭烘干后在850°C左右的再生炉内焙烧。颗粒活性炭每次再生约损耗5～10%,且吸附容量逐次减少。再生效率对活性炭滤池的运行费用(也就是对水处理成本)影响极大。

为了延长活性炭的再生周期，正在开发生物活性炭法。以臭氧作为有机物改性剂，而活性炭不但起吸附作用，还作为微生物载体，滤床成为生物床。

原水先加臭氧，使水中难降解有机物转化为易降解有机物，然后流过活性炭滤池。由于活性炭的特性，生物床吸附水中有机物的能力特强，而微生物降解有机物的能力起了再生活性炭的作用。
